藍牙Wi-Fi模塊USB UART SDIO PCle通信接口

一般來說，藍牙模塊常用的通信接口是USB和UART。 WiFi模塊使用USB、UART、SDIO、PCIe等。

1.USB

USB(通用串行總線)是一種通用接口，可實現設備與主機控制器(如個人計算機 (PC) 或智能手機)之間的通信。 USB旨在增強即插即用并允許熱插拔。即插即用使操作系統能夠自發地配置和發現新的外圍設備，而無需重新啟動計算機。它連接外圍設備，例如掃描儀、打印機、數碼相機、鼠標、鍵盤、媒體設備、外部硬盤驅動器和閃存驅動器。由于用途廣泛，USB 已經取代了廣泛的接口，如并行和串行端口。

2.UART

UART(通用異步接收器/發送器)是具有編程功能的微芯片，是可控制計算機與其連接的串行設備的接口。具體來說，它為計算機提供了 RS-232C 數據終端設備 (DTE) 接口，以便它可以與調制解調器和其他串行設備“對話”并交換數據。

3.SDIO

SDIO(Secure Digital Input and Output)是在SD存儲卡接口的基礎上開發的接口。 SDIO接口兼容以前的SD存儲卡，可以連接有SDIO接口的設備。 SDIO協議是從SD卡協議演進升級而來的。 SDIO協議在保留SD卡讀寫協議的基礎上，在SD卡協議之上增加了CMD52和CMD53命令。

4.PCle

PCI-Express(peripheral component connected express)是一種高速串行計算機擴展總線標準。其原名“3GIO”，是英特爾在2001年提出的，用以取代舊的PCI、PCI-X和AGP總線標準。每個臺式機主板都有許多 PCIe 插槽，您可以使用這些插槽來添加 GPU(又名顯卡，又名顯卡)、RAID 卡、Wi-Fi 卡或 SSD(固態驅動器)附加卡。

目前飛易通的藍牙模塊大部分使用USB&UART接口進行通信。

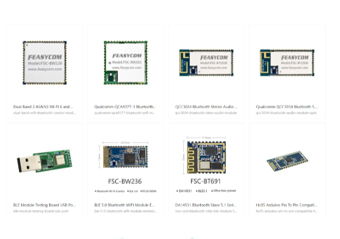

主推藍牙+wifi模塊如下：

FSC-BW121：是一款帶 UART/SDIO 接口的藍牙和 Wi-Fi 組合射頻模塊，符合藍牙4.2雙模標準和Wi-Fi 802.11a/b/g/n/ac標準，2.4GHz和5GHz雙頻Wi-Fi，支持SDIO/UART接口，BR/EDR/LE雙模藍牙，支持TCP/UDP/HTTP等協議。需要外部MCU運行藍牙協議棧，主要在音頻應用，汽車電子，智能家居應用等領域提供無線連接功能。

FSC-BW236：是一款低功耗單芯片無線藍牙和Wi-Fi組合模塊，雙頻Wi-Fi (2.4GHz&5GHz), WLAN802.11a/b/g/n，藍牙5.0，支持UART、I2C和SPI等接口傳輸數據，支持藍牙SPP、GATT以及Wi-Fi TCP、UDP、HTTP、HTTPS、MQTT等協議，802.11n最快速率可達到150Mbps，802.11g、802.11a可達54Mbps，內置板載天線，支持外置天線。

FSC-BW246：是一款2.4GHz無線藍牙和Wi-Fi組合模塊，它使用計算能力高達600 MIPS的32位處理器，具有1T1R功能的WLAN基帶，RF，藍牙和外圍設備。

FSC-BW112D：是一款低成本藍牙加Wi-Fi二合一的RF模塊，它支持藍牙4.2雙模標準和Wi-Fi 802.11 b/g/n標準，支持SPP/GATT/TCP/UDP/HTTP等協議，需要在外部處理器中安裝軟件驅動程序才能啟用藍牙和Wi-Fi功能。
